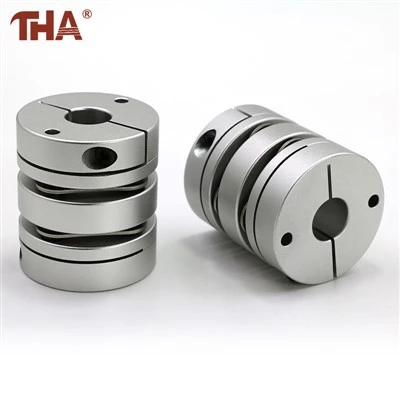

GL 알루미늄 이중 다이어프램 커플링

GL 시리즈는 두 개의 스테인레스 스틸 다이어프램 섹션과 분할 클램프 허브를 사용하여 키홈이나 탄성중합체 인서트 없이 모터와 구동 샤프트를 연결합니다.

모델 식별

각 GL 지정은 커플링 엔벨로프를 직접적으로 표시합니다. 예를 들어, GL-39X50의 공칭 외경은 39mm이고 전체 길이는 50mm입니다.

모델 번호는 완성된 보어를 나타내지 않습니다. 치수 d1과 d2는 별도로 주문되므로 하나의 커플링으로 직경이 다른 샤프트를 연결할 수 있습니다.

드라이브 연결

각 허브의 분할을 닫으면 샤프트 둘레에 마찰이 발생합니다. 표준 클램핑 배열에는 키홈이 필요하지 않지만 샤프트와 보어가 깨끗해야 하고 고정 나사가 해당 GL 크기에 지정된 토크에 도달해야 합니다.

두 허브 사이에는 중앙 섹션과 두 개의 SUS304 스프링 강철 디스크가 있습니다. 연결된 샤프트 중심선이 완벽하게 일치하지 않으면 디스크가 약간 구부러집니다. 조 커플링과 달리 압축하거나 교체할 폴리우레탄 인서트가 없습니다.

본체는 표면을 양극 산화 처리한 고강도 알루미늄 합금을 사용합니다.

선택 및 설치

사용 가능한 설치 공간을 확인하기 전에 필요한 작동 토크에서 GL 크기를 선택하십시오. 샤프트 직경만으로 선택하면 토크 용량이 부족한 커플링이 발생할 수 있습니다.

공시된 정격 토크는 GL-19X27의 경우 1N·m에서 GL-82X98의 경우 100N·m로 증가합니다. 두 가지 가장 큰 버전에서는 최대 속도가 감소하므로 토크와 속도를 함께 확인해야 합니다.

허브를 고정하기 전에 두 샤프트를 모두 배치합니다. 잘못 설치된 장비를 제자리에 끌어당기기 위해 커플링을 늘리거나 압축하거나 구부려서는 안 됩니다. 게시된 오프셋 값은 권장 정렬 목표가 아닌 작동 한계입니다.

모델 선택 데이터

모델	직경×길이	정격 토크	최대 속도	무게
GL-19X27	19×27mm	1 N·m	10000 rpm	14.6 g
GL-26X35	26×35mm	1.5 N·m	10000 rpm	37 g
GL-32X41	32×41mm	2 N·m	10000 rpm	67 g
GL-34X45	34×45mm	3 N·m	10000 rpm	77 g
GL-39X50	39×50mm	6 N·m	10000 rpm	118 g
GL-44X50	44×50mm	9 N·m	10000 rpm	144 g
GL-50X63	50×63mm	18 N·m	10000 rpm	235 g
GL-56X64	56×64mm	25 N·m	10000 rpm	318 g
GL-68X75	68×75mm	60 N·m	9000 rpm	492 g
GL-82X98	82×98mm	100 N·m	8000 rpm	1013 g
