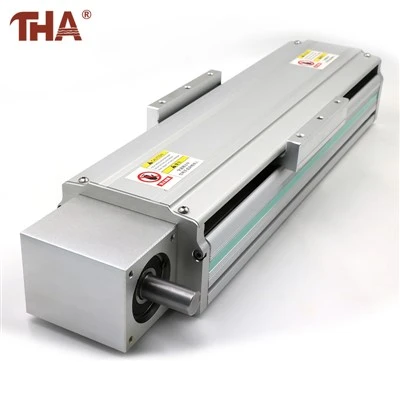

HGHP140F 벨트 구동 리니어 스테이지

제품 세부정보

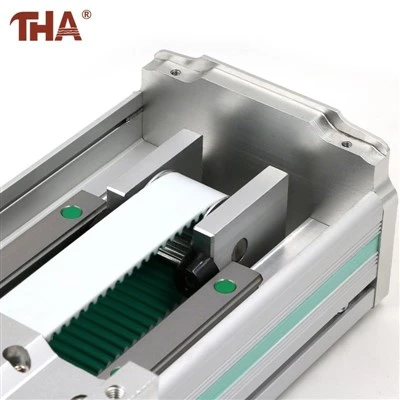

캐리지는 구동 풀리와 리턴 풀리 주위를 회전하는 동기식 벨트에 의해 이동됩니다. 벨트 폭은 30mm이고, 게시된 리드는 드라이브 1회전당 캐리지 이동 거리가 60mm입니다.



사용 가능한 스트로크 길이는 100mm부터 3,750mm까지입니다. 이렇게 작동 범위가 길기 때문에 HGHP140F는 소형-리드 볼 스크류의 미세한 이송이 필요한 응용 분야보다 이송, 적재 및 핸들링 작업에 더 적합합니다.



스테이지는 베어링-강철 가이드가 있는 알루미늄 베이스를 사용합니다. 공개된 위치 정확도는 ±0.08mm이며, 명시된 최대 수평 탑재량은 40kg입니다. 원본 표에는 수직 탑재량이 제공되지 않으므로 수직 용량을 별도로 선택해야 합니다.



제품 설명

하나의 HGHP140F 모듈은 단일 선형 축입니다. XY 테이블은 하단 축의 캐리지를 가로질러 두 번째 모듈을 장착하여 생성됩니다. 이 배열에서 하단 스테이지는 상단 모듈, 페이로드, 툴링 및 케이블을 함께 운반합니다.



모터 선택은 총 이동 질량, 목표 속도, 가속도 및 작동 주기를 기반으로 해야 합니다. 동일한 모터는 운반 하중이 다르기 때문에 두 축 모두에 적합하지 않을 수 있습니다.



수직 장착의 경우 벨트 용량만으로는 적합성을 확인할 수 없습니다. 드라이브는 또한 일반적으로 적절한 모터 브레이크 또는 외부 고정 장치를 통해 전력 손실 중에 캐리지가 떨어지는 것을 방지해야 합니다.



설치 중에 벨트 장력과 풀리 정렬을 확인해야 합니다. 과도한 장력은 베어링 및 풀리 하중을 증가시키는 반면, 장력이 부족하면 가속 및 반전 중에 위치 결정 일관성이 저하될 수 있습니다.



제품정보

목	사양
모델	HGHP140F
드라이브 유형	동기 타이밍 벨트
스트로크 범위	100~3750mm
벨트 폭	30mm
공칭 리드	60mm
게시된 위치 정확도	±0.08mm
최대 수평 탑재량	40kg
수직 탑재량	명시되지 않았으므로 확인해야 함
기본 재료	알류미늄
가이드 자료	베어링강
축 구성	단일 축 또는 결합된 XY 배열





FAQ

HGHP140F는 볼스크류로 구동되나요?

번호 HGHP140F는 동기식 타이밍 벨트로 구동됩니다.

하나의 HGHP140F 장치가 XY 이동을 제공합니까?

아니요. 하나의 장치가 하나의 축을 제공합니다. X 및 Y 이동을 생성하려면 두 스테이지를 서로 수직으로 설치해야 합니다.

60mm 리드는 무엇을 의미합니까?

이는 구동 풀리의 1회전에 의해 생성되는 공칭 캐리지 이동입니다.

무대를 수직으로 설치할 수 있나요?

수직 사용에는 별도의 부하 점검과 정전 시 캐리지를 고정하는 방법이 필요합니다. 원래 매개변수 테이블은 수직 페이로드를 제공하지 않습니다.

스트로크와 장착 배열을 맞춤 설정할 수 있나요?

우리는 OEM/ODM 방식으로 고객 도면을 제작하고 표준 크기에 대해 단일 부품만큼 작은 주문도 받습니다.



회사 소개

Lishui Guangyuan Industry & Trade Co Ltd는 산업 자동화를 위한 벨트{0}}구동 및 볼{1}}스크류 선형 스테이지를 공급합니다. 개별 모듈은 단일 축으로 준비되거나 고객의 다축 레이아웃에 따라 조립될 수 있습니다.
