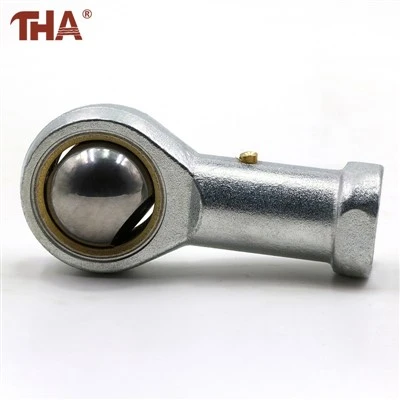

PHS 중하중 암나사 로드 엔드

제품 세부정보

로드-엔드 하우징에는 볼록한 구형 표면과 일치하는 오목한 슬라이딩 레이스가 있는 내부 링이 포함되어 있습니다. 이 기하학적 구조를 통해 연결 장치를 통해 힘을 전달하는 동안 관절이 회전하고 기울어질 수 있습니다. 연속적인 고속-회전보다는 저속-진동 또는 간헐적 움직임을 위한 것입니다.



PHS 모델은 일치하는 외부 스레드 로드에 연결되는 암{0}}나사 하우징을 사용합니다. 이 페이지에서는 제품 재질 및 처리 중에서 탄소강, 베어링강, 백색 아연 도금 및 경질 크롬 표면을 식별합니다. 선택한 표준 또는 "1" 접미사 모델에 대해 정확한 라이너 및 윤활 구성을 확인해야 합니다.



제품 설명

PHS 시리즈는 유압-실린더 연결 장치, 성형 기계, 자동화 장비 및 기타 연결식 기계 어셈블리에 사용됩니다. 주요 하중 방향은 방사형입니다. 모든 축 구성요소는 선택한 크기 및 작동 배열에 허용되는 값 내에서 유지되어야 합니다.



설치하기 전에 보어, 암나사, 나사 방향 및 사용 가능한 관절 각도를 확인하십시오. 스레드 연결은 충분한 결합을 제공해야 하며 연결 ​​길이를 조정한 후에 고정되어야 합니다. 하우징과 연결된 샤프트 사이의 접촉으로 인해 모서리 하중이 발생할 수 있으므로 관절 범위를 넘어서 조인트에 힘을 가하지 마십시오.



윤활 요구사항은 실제 베어링 구조를 통해 결정되어야 합니다. 원본 페이지에는 복합 슬라이딩 레이어와 윤활 작동이 모두 설명되어 있으므로 정확한 모델을 확인하지 않고는 제품이 유지보수가 필요 없다고{1}}전적으로 광고해서는 안 됩니다.



제품정보

목	정보
제품 시리즈	PHS
제품 유형	구형 일반 로드 엔드
스레드 구성	내부 암나사
기본 모션	저-속도 진동 및 각도 관절
주 부하 방향	방사형
주택 자재 목록	탄소강
베어링 재료 목록	베어링강
표면 처리 목록	백색 아연 도금 및 경질 크롬
표준 모델	PHS5 PHS6 PHS8 PHS10 PHS12 PHS14 PHS16 PHS18 PHS20 PHS22 PHS25 PHS28 PHS30
나열된 접미사 모델	PHS10-1 PHS12-1 PHS14-1 PHS16-1 PHS30-1
접미사 제한	교체 전 치수 및 구조를 확인하세요.
선정기준	보어 나사 방향 하중 관절 및 윤활 유형





FAQ

1. PHS에는 내부 스레드가 있습니까, 아니면 외부 스레드가 있습니까?
이 페이지에 표시된 PHS 시리즈는 내부 암나사를 사용합니다.

2. 접미사 "1"은 무엇을 의미합니까?
원본 페이지에는 여러 "1" 접미사 모델이 나열되어 있지만 크기나 구조적 차이를 정의하지는 않습니다. 해당 도면을 확인할 때까지 표준 버전과 상호 교환 가능한 것으로 취급해서는 안 됩니다.

3. 모든 PHS 로드 엔드 유지보수는-무료인가요?
이는 사용 가능한 페이지 정보에서 모든 모델에 대해 명시할 수는 없습니다. 선택한 베어링이 유지보수가 필요 없는-라이너를 사용하는지 아니면 주기적인 윤활이 필요한지 확인하세요.

4. 고속-회전 베어링으로 ​​작동할 수 있나요?
아니요. 구형 슬라이딩 구조는 주로 저속-진동, 기울임 및 연결을 위해 고안되었습니다.

5. 선정을 위해 어떤 정보가 필요합니까?
내경 크기, 내부 나사산, 나사산 방향, 레이디얼 하중, 예상되는 축 구성요소, 관절 각도 및 작동 환경을 제공하십시오.

6. 기존 도면을 바탕으로 제작할 수 있나요?
우리는 OEM/ODM 방식으로 고객 도면을 제작하고 표준 크기에 대해 단일 부품만큼 작은 주문도 받습니다.
